noezMacSimsky heeft een bandschuurmachine ingebracht, er ontbreken echter enkele essentiële onderdelen.

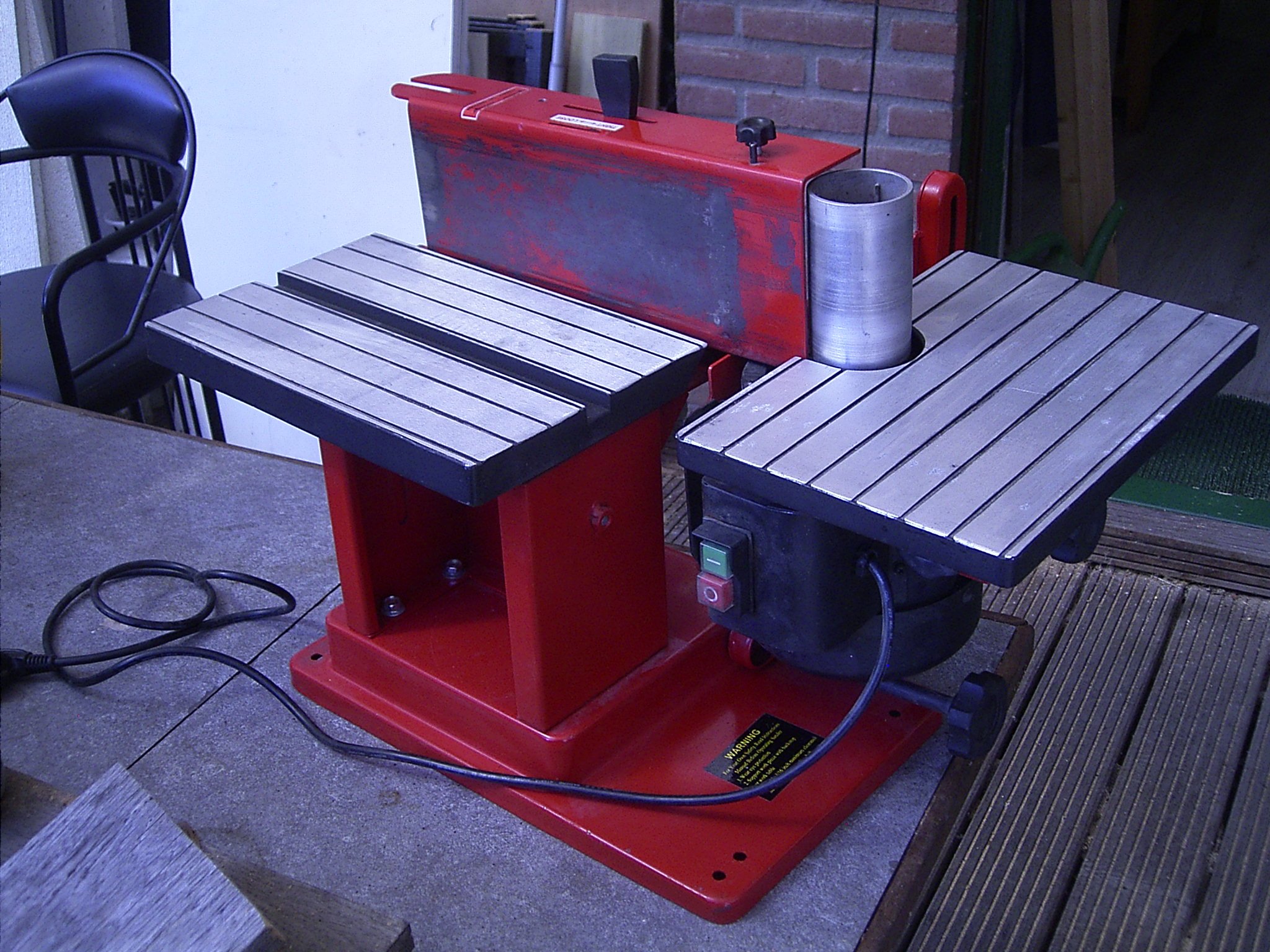

Op het plaatje bij dit project zie je de machine zonder schuurband. De werktafels kunnen in hoogte versteld of verwijderd worden.
Het deel met de motor en de schuurband kan 90° gedraaid worden.
Achterkant
Hier is 'ie te koop
Justage
Gebruiksaanwijzing
Achterkant: Hier is te zien dat de 2e rol en het aandrukmechaniek ontbreken.
Ik heb het op me genomen om die er bij te maken.
Het is dus een ding van amerikaanse makelij. De aanduiding 4x36 op het typeplaatje slaat op de maat van de schuurband in inches. Omgerekend ca. 100 x 915 mm.
Ik heb een paar banden geleverd gekregen van https://www.toolspecialist.nl/
Justage: Met zo'n soort mechaniekje moet de stand van de 2e rol gejusteerd worden, zodat de schuurband er niet afloopt, maar ook niet te zeer tegen de onderste geleiding gaat aanlopen.
En ook de officiele gebruiksaanwijzing is gevonden, alleen EN.
Overzicht na revisie
Nieuwe rol
Beugel
Exploded view
Veerspanning
Stelmechaniek
Justage
Er is een nieuwe stang gemaakt, een beugel voor de nieuwe rol, en een stelmechaniek om de schuurband vrij te laten lopen.
De nieuwe rol van 61 mm diam is uit een afgedankt stuk hardhouten tuinpaal van 8x8 cm gemaakt. Een paar lagers uit space-rommel laten het nu soepel draaien.
De foto's spreken denk ik voor zichzelf.
Met de moer links op de stang kan de spanning van de schuurband ingesteld worden. Gebruik steeksleutel 13.
Het justeren van de bandloop gaat met de M4 moer boven de nieuwe rol. Draai de schroef eerst een paar slagen los, terwijl je de moer tegenhoudt met steeksleutel 7.
Justeer dan de moer (niet de schroef) met de machine ingeschakeld. De band mag niet omhoogklimmen of naar beneden zakken, maar moet keurig in het midden op de rollen lopen.
Daarna de schroef aandraaien terwijl je de moer tegenhoudt, om e.e.a. weer te borgen.
Nog te doen: Stofzuiger aansluiting maken.
