cursus: FPGA workshop
Fpga workshop.jpg
Naam FPGA workshop
Locatie Hack42
Ruimte Flexlab
Datum augustus 24, 2019 13:00:00 - augustus 24, 2019 17:00:00
Contact ranzbak, gmc
Info FPGA workshop
Voorzitter ranzbak
Fpga workshop.jpg File:Fpga workshop.jpg


Wat

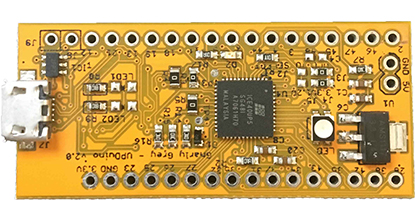

Ranzbak komt bij Hack42 een workshop Lattice UltraPlus FPGA geven op basis van de UPDuino V2.0. Het is een introductieworkshop maar dan wel voor mensen die al bekend zijn met Arduino's en electronica. Er wordt bijvoorbeeld vanuit gegaan dat je al bekend bent met pull-up en pull-down weerstanden. Een introductieworkshop voor gevorderden dus. Om nog verder gevorderd of gefrustreerd te raken.

Deze cursus zal worden opgenomen voor educatiedoeleinden.

FPGA??

Een field-programmable gate array (FPGA) is een geïntegreerde schakeling bestaande uit programmeerbare logische componenten. Deze logische componenten kunnen geprogrammeerd worden als logische functies zoals AND, XOR enzovoorts. Deze functies kunnen bijvoorbeeld decoders of eenvoudige wiskundige functies zijn. In het merendeel van de FPGA's kan men ook logische elementen terugvinden in de logische blokken.

FPGA’s zijn ontstaan in de jaren 80. Vanaf toen werden ze veelvuldig toegepast in prototypes en producten. Een FPGA is een speciaal soort programmable logic device (PLD). Deze PLD maakt de implementatie mogelijk van courante digitale circuits. De capaciteit van een FPGA is zodanig gegroeid dat tegenwoordig een volledig multi-processorsysteem in één enkele chip geplaatst kan worden.

Voorbereiden vooraf

  • bordjes etc bestellen (DONE)
  • pinheads van te voren op de bordjes solderen
  • kitjes samenstellen
   1x UPDuino V2.0
   2x 12kΩ resistors
   1x 4.7kΩ resistor
   1x 400 pin breadboard
   6x breadboard wire (one lot has enough wires for 6 kits)
   1x DS18B20 temperature sensor

Benodigdheden

 Checking the tool chain
 A simple check to see if the toolchain supports the 'ICE40UP5K', do:
 $ arachne-pnr -h
 <...>
     -d <device>, --device <device>
         Target device <device>.  Supported devices:
           384 - Lattice Semiconductor iCE40LP384
           1k - Lattice Semiconductor iCE40LP/HX1K
            5k - Lattice Semiconductor iCE40UP5K
          lm4k - Lattice Semiconductor iCE40LM4K
            8k - Lattice Semiconductor iCE40LP/HX8K
         Default: 1k
 <...>
 When it shows the line '5k - Lattice Semiconductor iCE40UP5K' the tool chain supports the UPDuino V2.

Kosten

Er zitten kosten aan deze workshop omdat we hardware hebben moeten inkopen.

  • voor deelnemers: 10 EURO
  • voor niet-deelnemers: 23 EURO (contant of via BUNQ betalen)

Wie

Er is ruimte voor max 10 mensen

-toch nog een plek vrij!
