Project: Sleutelrekje
Sleutelrekje Picture.jpg

Sleutelrekje

Naam Sleutelrekje
Door BugBlue
Status Afgerond
Madskillz schroeven, solderen, patch paneel bedraden, vlechten, loopback kabels
Doel / Omschrijving
Sleutelrekje met ledjes die de status aangeven
Alle Projecten - Project Toevoegen
File:Sleutelrekje_Picture.jpg noez

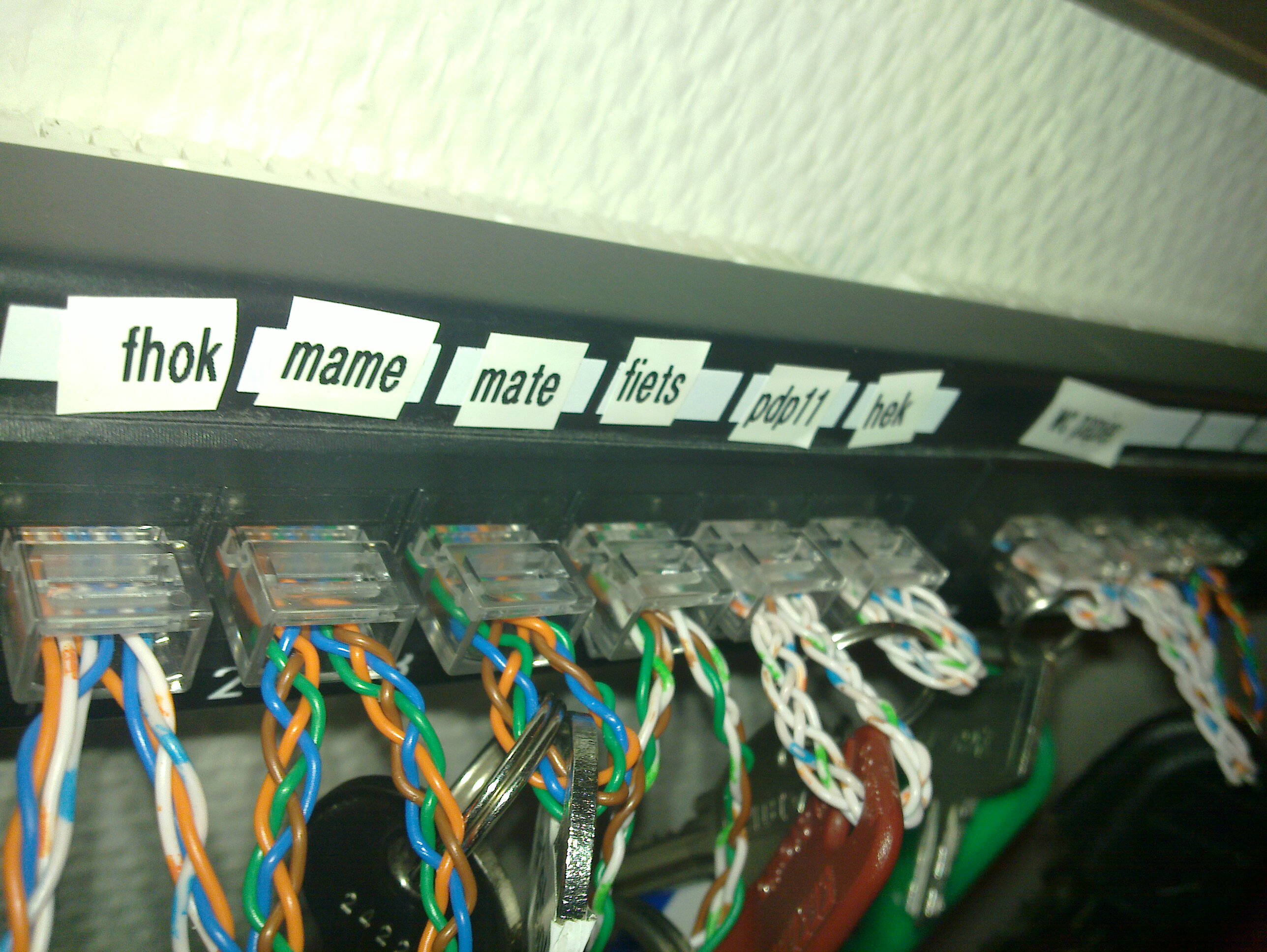

Het sleutelrekje bestaan uit de volgende onderdelen:

  • Het kunstwerk (hier zitten ledjes op, 5 per bord)
  • Een patchpaneel
  • 9V input met een 9V DC voeding
  • UTP connectoren met korte gevlochten UTP kabel als loopback kabel

Het bouwen:

  • Voer de + van de voeding door alle poorten pin #1
  • Bouw gevlochten kabel (gewoon UTP nemen, 4 aderen vlechten)
  • Sluit deze kabel zo aan dat 1+3 en 2+6 verbonden zijn per UTP connector
  • Hang sleutels aan deze stukjes gevlochten en geknipte UTP
  • Leg een stukje UTP kabel van het patchpanel, 5 keer pin #3 aangesloten op een ader, ground naar de voeding ground.
  • Pak het bord en draai de ledjes voor -12V en -5V (de buitenste 2) om.
  • Schroef het bord tegen de muur
  • Sluit de ground van de UTP aan op ground, sluit de 5 aders op de ledjes aan.
  • Stop de voeding in het stopcontact.
  • Profit.

(Benodigde stappen herhalen voor het volgende bord)
