Project: RepRaps Bouwen

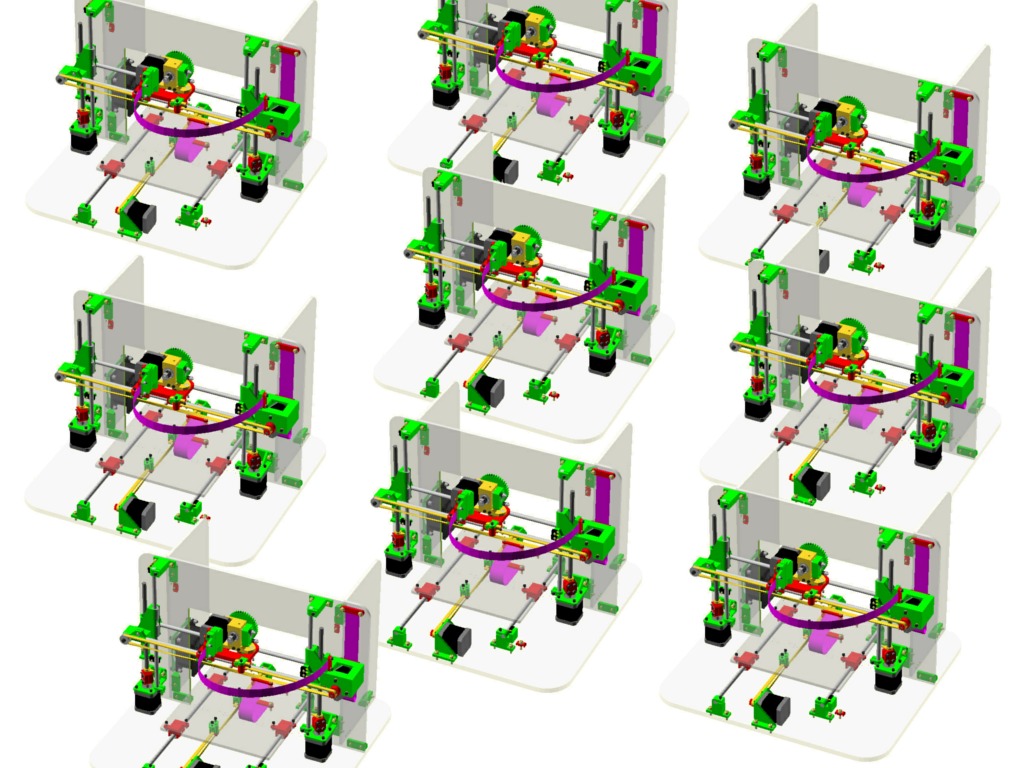

RepRaps Bouwen Picture.jpg

RepRaps Bouwen

Naam RepRaps Bouwen
Door CookieMonster, Eightdot
Status Uitvoer
Madskillz RepRap, Planning en Organisatie, Workshop, Werkwinkel, Microsoft PowerPoint (trolololo)
Doel / Omschrijving
Een serie workshops waarin we meer RepRap Mendel90's gaan bouwen
Alle Projecten - Project Toevoegen
File:RepRaps Bouwen_Picture.jpg noez


3D-printers zijn awesome.

Er is een goede kans dat het over 10 jaar voor de gemiddelde consument net zo gewoon is om een 3D-printer op het bureau te hebben, als het nu is om een 2D-printer te hebben. Maar het duurt nog meer dan 10 jaar voordat het over 10 jaar is, en wij zijn niet de gemiddelde consument.

Daarom gaan wij RepRaps bouwen. De naam staat voor "replicating rapid prototyper". RepRap is een verzameling open-source hardware- en software-projecten met als doel een betaalbare, zichzelf replicerende, makkelijk te bouwen 3D-printer.

Er is niet één model RepRap. Het eerste ontwerp, de Darwin, had een kubusvormig frame van draadeind. Met de officiële opvolger, de Mendel, werd het prismavormige frame geïntroduceerd. Het meest populaire ontwerp van dit moment is de Prusa Mendel, een door Josef Prusa versimpelde versie van het Mendel-ontwerp.

Wat wij gaan bouwen

Wij bouwen de Mendel90. Dit is een adaptatie van de Prusa Mendel, met een solide MDF of plexiglas frame in plaats van het draadeind raamwerk.

Onderdelen & geschatte kosten

Heel ruwweg vallen de onderdelen op te delen in enerzijds printbare onderdelen en anderszijder zogenaamde "vitamines". In principe printen deelnemers aan de workshops de benodigde printbare onderdelen zelf op de bij Hack42 aanwezige RepRaps. De overige onderdelen worden gezamelijk ingekocht.

De "vitamines" zijn als volgt op te delen:

  • Frame (gelasercut plexiglas)
  • Staal (geleiders, lagers en draadeind)
  • Schroefjes, boutjes en moertjes
  • Electronica (stappermotors en -drivers, controlebordje, bedrading)
  • Tandriemen en pulleys
  • Extruderonderdelen (hobbed bolt, hot end, thermistor)
  • Printbedonderdelen (verwarmingsplaat, thermistor, glasplaat)

Het plexiglas wordt door Spillebeen geleverd en eventueel door CookieMonster gelasercut. De tandriemen en pulleys worden waarschijnlijk door MacSimski geleverd (T2.5).

De huidige schatting is dat de onderdelen in totaal ongeveer €500 tot €600 kosten. Ik raad iedereen die meedoet aan om uit te gaan van €600. Zodra er een preciezere schatting is, komt die hier te staan.

Planning

Deel 1 Bediening en printen van de onderdelen zaterdag 30 juni
Deel 2 Assemblage mechanica TBA augustus/september
Deel 3 Electronica en bedrading TBA augustus/september
Deel 4 Firware, toolchain en calibratie TBA augustus/september
Deel 5 Ontwerptips en meer calibratie TBA augustus/september

Daarna rinse and repeat?
