Project: Space monitoring
Space monitoring
Naam	Space monitoring
Door	Stoneshop, WitchDoc, BugBlue
Status	Uitvoer
Madskillz	solderen, AVR code kloppen, draadjes leggen
Doel / Omschrijving
Ruimtebewaking voor de space
Alle Projecten - Project Toevoegen

noez

Doel

Dit project heeft als doel het beter bewaken van de ruimtes in de space. Momenteel wordt de temperatuur gemonitord, en wordt bewaakt of van een aantal ruimtes de ramen gesloten zijn als de SpaceState uit staat.

Uitwerking

Het project voorziet in een controller per ruimte, die serieel communiceert met een centraal systeem. Deze controller is gebaseerd op een ATMEGA88 of 168, en is voorzien van

• 10 I/O poorten (waarvan maximaal 4 als analoge ingang geschakeld kunnen worden)
• 2 open-collector uitgangen, max. 35V 1A. Bij weglaten Q1 en Q2 kunnen deze ook als I/O poort gebruikt worden.
• een Dallas 18B20 voor temperatuurmeting
• optioneel een MAX232 voor de seriele verbinding, wanneer TTL-nivo RS232 niet voldoet. Bij weglaten moeten twee draadbruggetjes geplaatst worden.

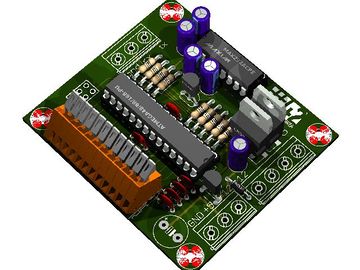

Ramen en deuren kunnen via microswitches verbonden worden met elk een I/O poort. De overige poorten kunnen gebruikt worden voor andere signaalgevers, of om apparatuur aan te sturen. De OC-uitgangen kunnen gebruikt worden om bijvoorbeeld een sirene of een flitslamp te schakelen, of een verwarming (via een relais). Voor deze controller is een PCB ontworpen.

Bestand:Space monitor.zip

SpaceMonitor op GitHub

Voor communicatie met de individuele controlllers lijkt in eerste instantie een DECserver 716 een bruikbare oplossing. Deze biedt 16 seriele poorten (met per poort instelbare communicatieparameters), die via telnet benaderd kunnen worden. De DECserver wordt in het rack in het serverhok gemonteerd en doorgepatched naar de te bewaken ruimtes.

Aansluitingen:

X1 (12-pin header/printkroonsteen) I/O pins voor ATMEGA48/88/168

1. +5V
2. PD7 (13)
3. PD6 (12)
4. PD5 (11)
5. PD4 (6)
6. PD3 (5)
7. PD2 (4)
8. PC0/ADC0 (23)
9. PC1/ADC1 (24)
10. PC2/ADC2 (25)
11. PC3/ADC3 (26)
12. GND

Power (3-pins printkroonsteen)

1. GND
2. +5V out (max. 50mA)
3. +Vcc (max. 30V)

Out (4-pins printkroonsteen)

1. +Vcc
2. OUT 1 (open collector, max 1A 35V). ATMEGA PB1
3. OUT 2 (open collector, max 1A 35V). ATMEGA PB2
4. GND

Serial (3-pins printkroonsteen)

1. GND
2. Rx
3. Tx
