| Project: VeurDeur | |
|---|---|
  VeurDeur | |
| Naam | VeurDeur |
| Door | Raboof, Mergpijp, Squirl, KopjeKoffie, Hack42 |
| Status | Planning |
| Madskillz | {{{Skills}}} |
| Doel / Omschrijving | |

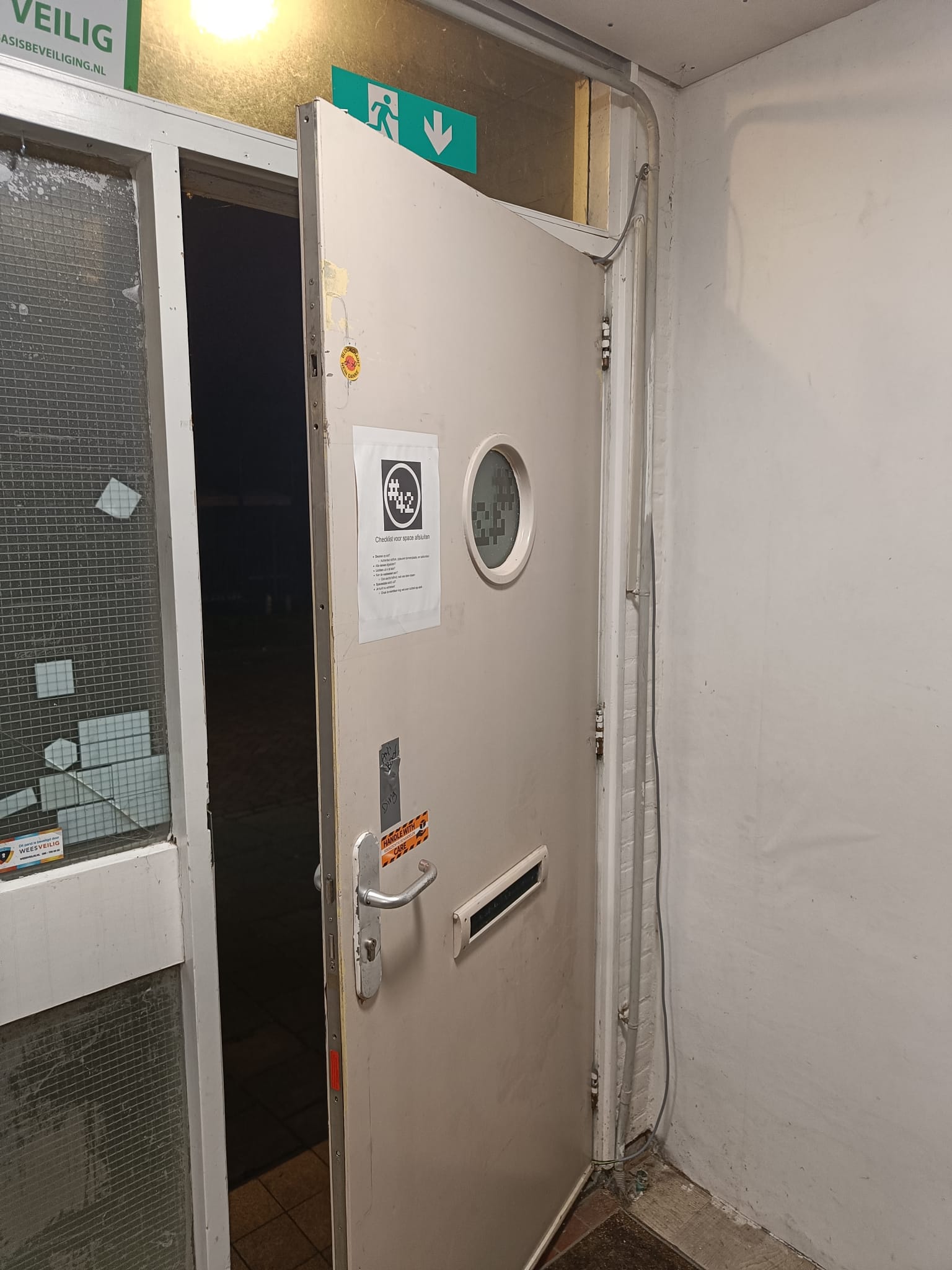

| Nieuwe digitale deuropening | |
| Alle Projecten - Project Toevoegen | |
Banme:yez
Te doen:
- Voordat we nieuwe ibuttons kunnen uitdelen
- Genoeg iButtons bestellen, in overleg met bestuur een mail rondsturen met de migratie-aanpak en -data
- Voordat we cylinders kunnen vervangen moeten we nog:
- Cylinders kopen (vrijloopcylinder, incl sleutels), misschien meer (voor/kubus?/lounge?achter?, allen 'knop'), raboof heeft maten en een leverancier.
- Digest Auth https://codeberg.org/Hack42/cryptaesthesia/issues/38
- Keys pushen vanuit de managementomgeving (Squirl)
- Magneet op de juiste plaats plaatsen
- Verzekerings-voorwaarden double-checken
- Raam aan zijkant kubus mat maken
- Drukknop om de deur van binnenuit te openen
- Nieuwe cylinders installeren
Fysieke aansluiting
Technische handleiding van het waarschijnlijk type deurslot (niet bevestigd): https://www.krines-online.de/download/Datenblaetter/KFV%20AS%202600%20Schloss%20mit%20Genius%20Motor%20Montageanleitung%20Januar%202017.pdf
Pagina 15, aansluitingen:
- Contact 2 - draad 1: + 24V DC
- Contact 3 - draad 2: - GND
- Contact 4 - draad 3: Input (voorzien van 24V om deur te openen)
Alle aangesloten draden zijn zwart.
Aardedraad (groen/geel) van de kabel is niet aangesloten.
Software
Het bestuur heeft een 'programmeer-utility' die nieuwe buttons voorbereidt en een string oplevert die in de deelnemersadministratie opgenomen moet worden, op basis van https://github.com/revspace/doorduino/blob/master/arduino/mksecret/mksecret.ino
Eerder gebruikten we https://github.com/Hack42/hack42monitor/blob/master/meten2/doorduino.py voor de communicatie de ibuttons bij de deur via https://github.com/revspace/doorduino/blob/master/arduino/doorduino3/doorduino3.ino
