Project: VacuForm
VacuForm Picture.jpg

VacuForm

Naam VacuForm
Door Lurwah
Status Afgerond
Madskillz Zagen, boren, schroeven, gillend rondrennen en in paniek met je handen zwaaien
Doel / Omschrijving
Een vacuum forming apparaat voor in de space maken.
Alle Projecten - Project Toevoegen

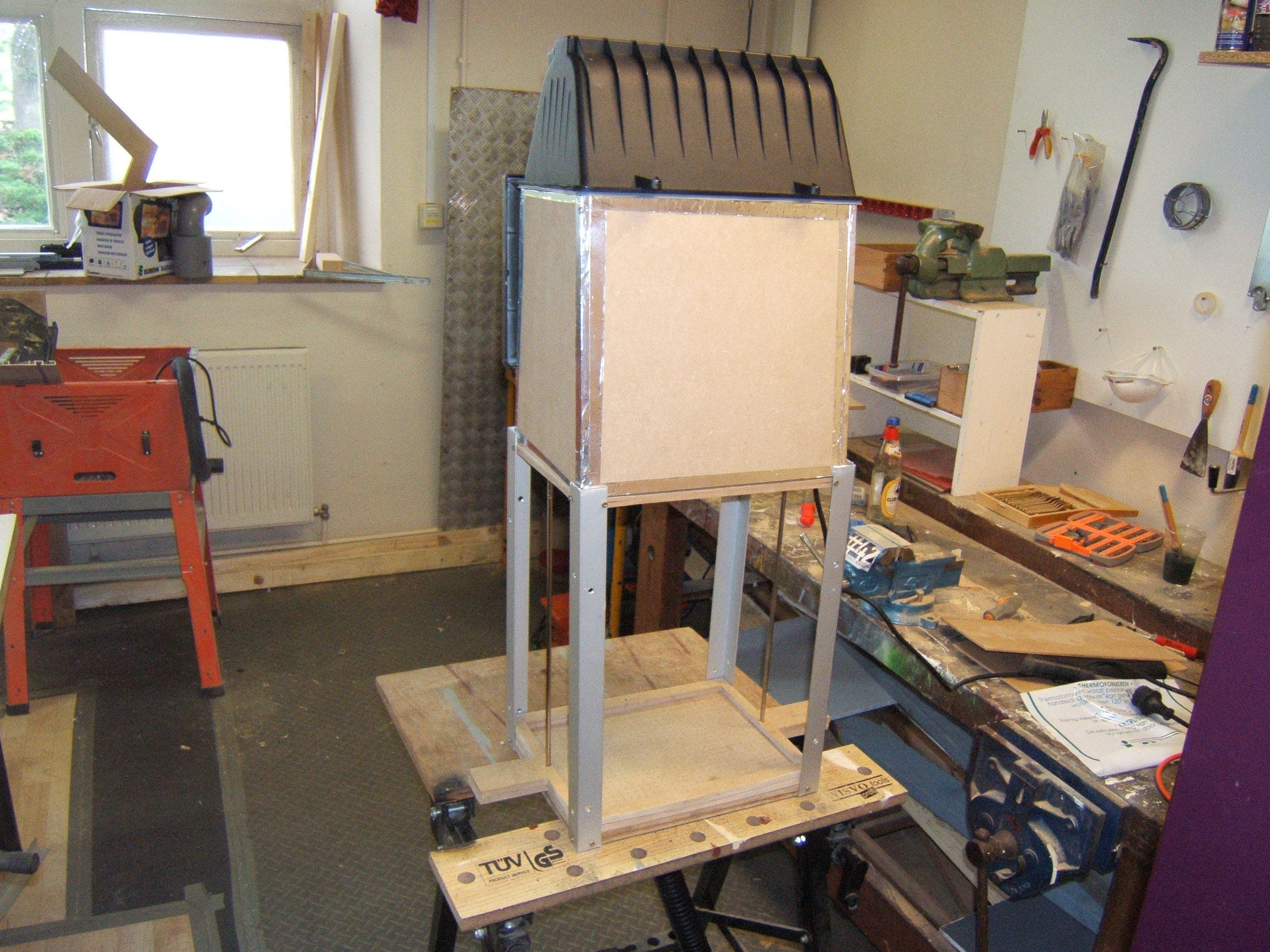

File:VacuForm_Picture.jpg noez

Wie wil er nou niet zijn eigen Chriet-masker? Met een vacuum forming apparaat kan het gemaakt worden. Vacuum forming is tof!

Concept

Mijn idee is een apparaat te maken dat een combinatie is tussen dit, dit en dit. Ik wil niet met heet, bijna smeltend plastic van een oven naar het vacuumbed lopen. Dat betekent dat het één volledig functioneel apparaat wordt.

Verwarmen kan met een terrasverwarmer of met één of meerdere losse element(en).
Het vacuum kan waarschijnlijk verkregen worden met een stofzuigermotor, mogelijk is een extra vacuumpomp nodig/gewenst.


Links: Verwarmstand.
Midden:Neutraal/Voorwerp laden.
Rechts:Vormstand. a.k.a. "zuigen kreng"

Het idee is dat er in het frame een klem zit voor een vel plastic. Zo hoef je niet iedere keer je plastic op een houten frame te nieten. Je plaatst je voorwerp op het vacuumbed. Dit bed kan met een hendel omhoog en omlaag bewogen worden. Tof is als de verwarmingskap met het bed meebeweegt, zodat je – zoals hierboven aangegeven – in drie standen kan werken. Als dit niet praktisch blijkt, kan de kap ook los van het bed bewegen.


Mark 1: prototype

Materialen

Wat Hoeveel
Checkmark.gif MDF Genoeg voor voor bed, klem en verwarmkap
Checkmark.gif Geleidestangen 2
Lagers Gelijk aan stangen. CookieMonster Picture.jpg CookieMonster CookieMonster

Wie?: niet opgegeven

Projecten: GateControldevice

Madskills: geen opgegeven

Klik voor meer info...
?
Checkmark.gif Verwarmingselement 1
Checkmark.gif stofzuiger(motor) 1
Checkmark.gif ... ...

Uitvoering

Het originele idee is voor dit prototype iets aangepast. Het vacuümbed en de verwarmingskap zijn stationair. De klem met het plastic wordt omhoog getrokken tot onder de kap. Infrarood-lamp aan en ongeveer twee tot tweeënhalve minuten wachten. Het plastic is nu op temperatuur en thermovormbaar. Plaats je vorm op het vacuümbed. Zet de stofzuiger aan, duw de klem omlaag tot op het bed. Zet nu de lamp uit en, zodra de vorm goed getrokken is, ook de stofzuiger. Laat het plastic volledig afkoelen voordat je het van het bed haalt.
Tada!

Pics!

www.flickr.com - tags:hack42 VacuForm (random) (max: 4)
<youtube>OXo4CaJIhTk</youtube><youtube>Y-Hq50VCG7g</youtube><youtube>KlC4lnoBeek</youtube>

Mark 2:Het grote broertje

Dit project is voor nu afgerond, mogelijk komt er in de toekomst een vervolg. Geplande verbeterpunten:

  • Niet scheef! :)
  • Beter materiaal
  • Groter werkoppervlak
  • Ander materiaal voor vacuümbed (alumininium)
  • Plastic-klem:
    • Verstelbaar (aanpasbaar op de maat van het plastic vel)
      • Of verwisselbaar met een kleiner formaat die ook de verwarmingskap en het vacuümbed volledig afsluit.
    • Dunner en lichter
    • Lagers
  • Ingebouwde warmtebron, mogelijk geen infrarood
  • Ingebouwde controls (vacuüm en warmte)
  • ...
