Project: AudioSwitch
AudioSwitch Picture.jpg

AudioSwitch

Naam AudioSwitch
Door Raboof
Status Pauze
Madskillz {{{Skills}}}
Doel / Omschrijving
relais switchen wanneer geluid speelt
Alle Projecten - Project Toevoegen
File:AudioSwitch_Picture.jpg noez

Ik heb een Chromecast aangesloten op een versterker via een HDMI-naar-RCA kastje.

Ik zou graag de versterker aan- en uitschakelen afhankelijk van of er muziek speelt.

Oplossingsrichtingen:

  • Luisteren naar HDMI-CEC commando's, bijvoorbeeld 'Deck Control'. Onbekend of de Chromecast die uitzendt
  • Inprikken op de chip in het HDMI-naar-RCA kastje: deze chip (met markering CM6616E MUYTW03V XAO601AD) lijkt een i2c bus te hebben, wellicht heeft die de nodige informatie.
  • Naar het audio-signaal luisteren met Atmega328 en logica toevoegen om een relais te schakelen
  • Een oplossing in electronica zonder controller, met een comparator.


Dank aan YunoChriet2.png gmc gmc

Wie?: niet opgegeven

Projecten: nog geen

Madskills: geen opgegeven

Klik voor meer info...
en YunoChriet2.png SA007 SA007

Wie?: Deelnemer

Projecten: Adams, Butterfly Puzzle, CNC Freesmachine bouwen, Makerspaces Contest, MysteryProject, OnePixelDisplay, Optima Laser Engraver fix0ren, PhoneSystem, Projectiewandje, Reduce, Reuse, Recycle, AME SSLD Controller, BatZapper, Sneller internet, Thermische Camera, Thomson Displaymuur, Virtualisatie, Software defined radio

Madskills:

Klik voor meer info...
voor de uitleg en aanmoediging een oplossing helemaal in electronica (zonder controller) te proberen, nml https://easyeda.com/guest/Audio_Detector_Switch-yYuM4mfxP te maken.

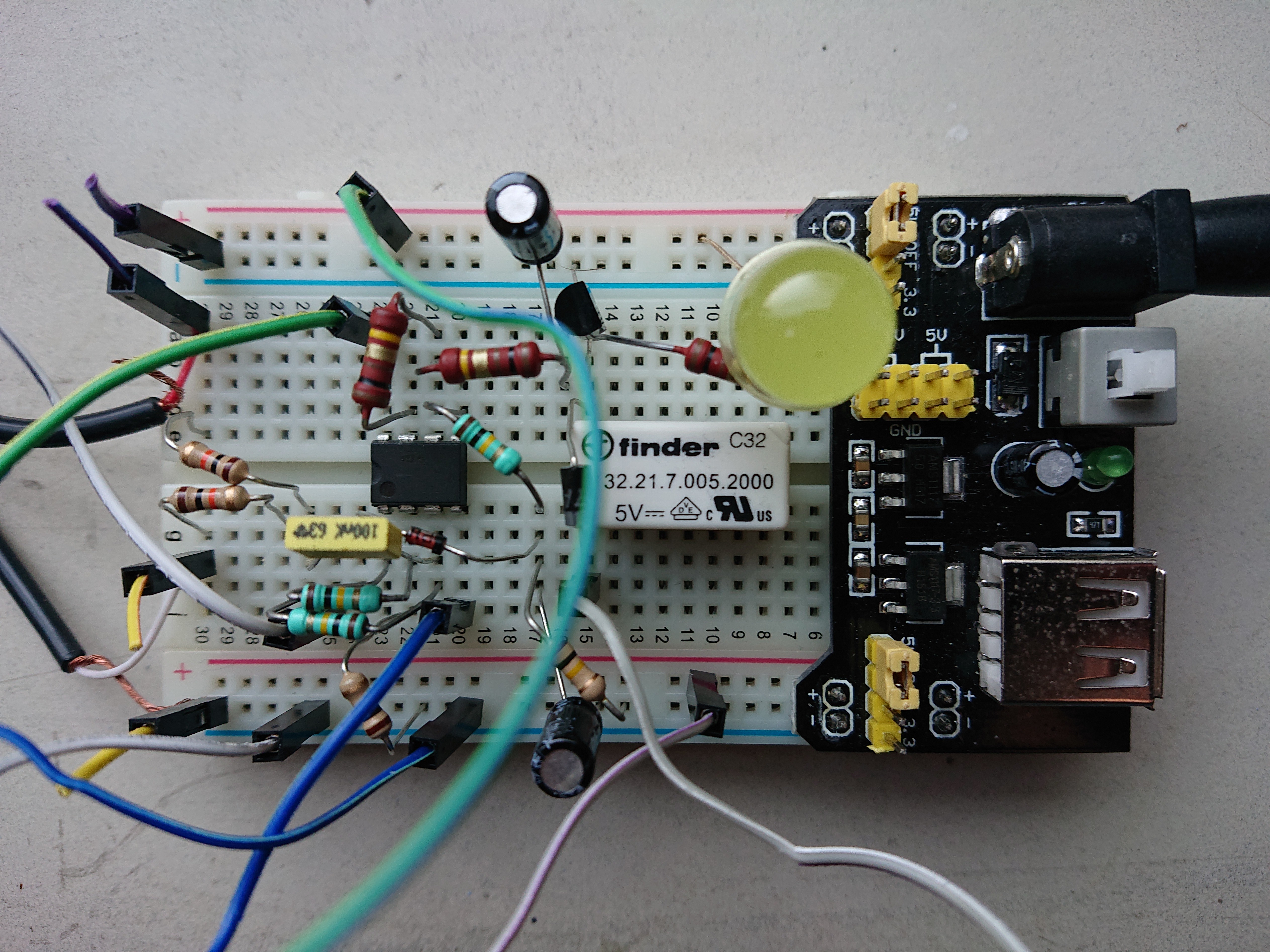

Breadboard

Met hulp van Stoneshop Picture.jpg Stoneshop Stoneshop

Wie?: Bijdrager

Projecten: Kelder DND leeghalen, DND Boeken Exodus, DraeckDisplay, HekHackLichtkrant, LabSafety, Makerspaces Contest, Monitorbus, MuseumDatabase, Operation Spacestate, Optima Laser Engraver fix0ren, Pikassa, RepRap connectboard, Siza-Hackcafé, Power, Space in Spaaaaaace, Space monitoring, BakelietPunkGSM, Butterfleee, Etherflipperinterface, Hack42Clock, ShallowServer, Twitter Telex, Thomson Displaymuur, Vorstbescherming, RomanRotate

Madskills:

Klik voor meer info...
is het eerste prototype functioneel:


Trouw aan https://easyeda.com/guest/Audio_Detector_Switch-yYuM4mfxP, maar met een extra weerstand over C2 heen om hem sneller leeg te laten lopen (en dus het relais sneller weer terug te laten vallen).

Next steps

  • Testen met de echte geluidsbron
  • Op een matrix-bord solderen en in een behuizing zetten
  • Misschien leuk om ook een SMD-versie te proberen te maken?
