Project: CNC Naamplaatje
CNC naamplaatje Picture.jpg

CNC Naamplaatje

Naam CNC Naamplaatje
Door Raboof
Status Pauze
Madskillz CNC, gcode, hout, lak
Doel / Omschrijving
Een naamplaatje CNC'en
Alle Projecten - Project Toevoegen
File:CNC naamplaatje_Picture.jpg noez

Het plan is met de Gebruiker:JanBee/FlatBed Machine een naamplaatje te CNC'en voor bij de voordeur.

Dit wordt mijn eerste CNC-project, dus ik houd het eenvoudig: met (in principe) constante diepte letters in een plankje frezen. Dat zou misschien ook met de lasersnijder gekund hebben, maar wellicht geeft dit een mooier resultaat en het is een mooie aanleiding nieuwe tools te leren ;).

Ontwerp

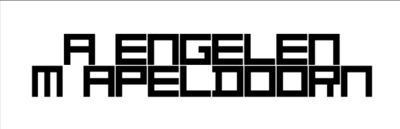

Ik zit te denken aan het lettertype van Theo van Doesburg:

CNC naamplaatje vandoesburg.jpg

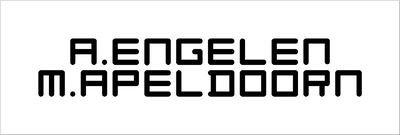

Natuurlijk worden de letters met een CNC-frees minder 'hoekig', maar dat is eigenlijk juist wel elegant: zo kan ik 'single-line text' in plaats van 'outline' frezen:

CNC naamplaatje rond.png

CNC-aansturing

Bovenstaand ontwerp heb ik als 'paden' in Inkscape getekend, en die met Extensions->Gcodetools->"Path to gcode" geexporteerd. Dat gaat bijna helemaal goed: alleen de 'punten' gaan niet goed: een klein streepje levert een 'division by zero' op ;).

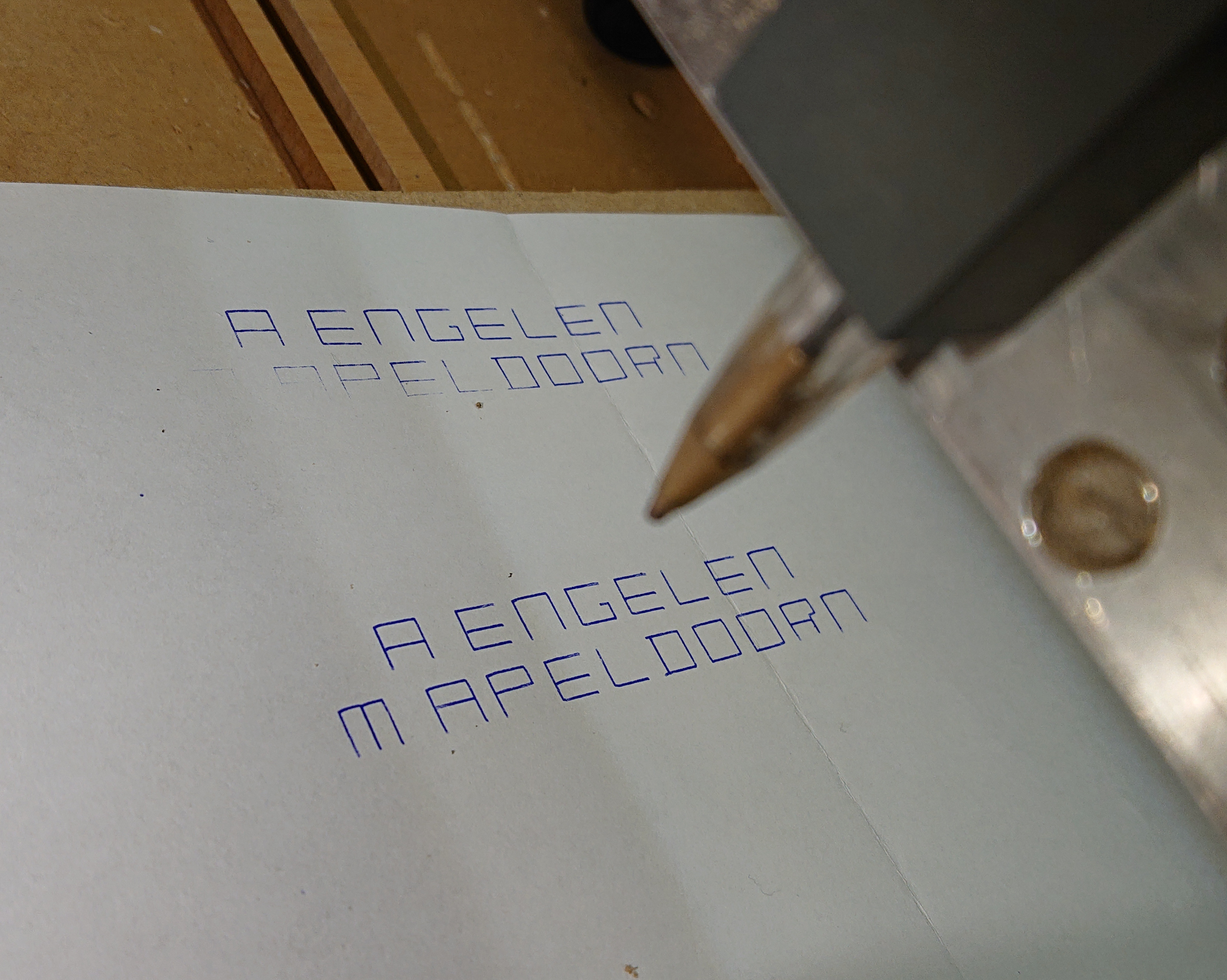

Getest met pen: dat gaat mooi, maar de default-snelheid van F400 is ruim te snel om straks te frezen, F6 is geschikter ;)
