Project: L42
L42 Picture.jpg

L42

Naam L42
Door Raboof
Status Afgerond
Madskillz kolomboor, cirkelzaag, led, spuitlak
Doel / Omschrijving
Moderne variant op de Rietveld L40-lamp
Alle Projecten - Project Toevoegen
Fout bij het aanmaken van de miniatuurafbeelding: convert: unable to extend cache '/home/deckardt/websites/hack42.nl/mediawiki-1.35.5/images/f/f1/L42_Picture.jpg': File too large @ error/cache.c/OpenPixelCache/3901. convert: no images defined `/tmp/transform_9ca02b54ec01.jpg' @ error/convert.c/ConvertImageCommand/3322. Error code: 1
noez

De "L40-lamp" of "drie-buizenlamp" is een ontwerp van Gerrit Rietveld uit 1922.

Volgens mij was Rietveld in die tijd beperkt door de toen beschikbare materialen. Tijd voor een update: de L42.

Rietveld gebruikte langwerpige gloeilampen met S19-fittingen, met dus aan allebei de kanten een aansluiting. Dat levert bij de 'vertikale' lamp een lelijke 'extra' draad op, die 'langs' de lamp zelf loopt:

L40 'live' in Boymans-Van Beuningen Lelijke draad

Voor de L42 wil ik zo'n draad vermijden.

Model

Ik heb een geparameteriseerd model gemaakt in OpenSCAD: model rendering

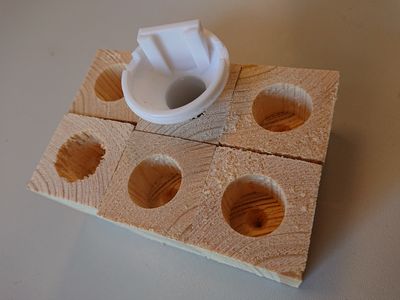

Blokjes

Blokjes gemaakt met de kolomboor (bedankt MacSimski Picture.jpg MacSimski MacSimski

Wie?: deelnemer

Projecten: Zwembad, Cafe Meijers Expo, MegaBlitz, BreadBoxje, 3D Printing for Glorious Home Inprovement, Industrial Rotary Ribbon Re-Inker, KKN Stoel, PaperTowel Dispenser, Raspberry Pi projecten, Mechanische T37 Telex, Legosafe, MuseumDatabase

Madskills:

Klik voor meer info...
):


Plastic buizen

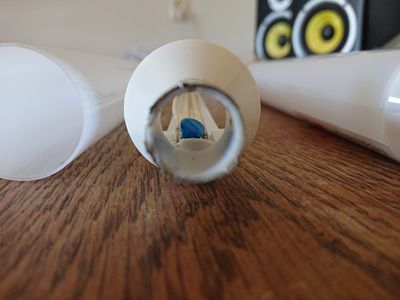

Voor de eerste iteratie heb ik bestaande S19-LED-lampen te gebruikt. Bij de vertikale leb heb ik de bovenste fitting opengemaakt en daar de aansluiting voor zowel N als P doorheen te laten lopen. Besteld van https://greenice.com/nl/s14-led-linestra-buizen/4868-led-lamp-s19-310mm-6w-500lm-50-000h-8435402549888.html

L42-S19-open.jpg L42-S19-fitting.jpg

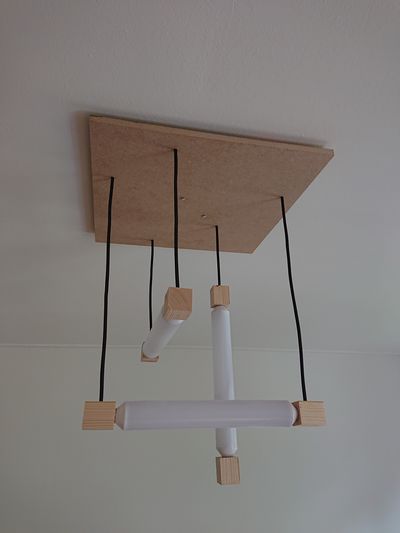

Versie 0.1


Glazen lampen

De buizen in v0.1 zijn erg plastic-achtig en niet gelijkmatig verlicht.

Overwogen zelf buizen te maken van bijv. https://www.kunststofshop.nl/acrylaat-plexiglas/buizen/satijn/g-20000035, maar het lijkt nogal bewerkelijk dat mooi te krijgen en de karakteristieke 'kegelvorm' te kunnen behouden.

Online glazen bulbs gevonden: https://www.ebay.nl/itm/LAES-Leuchtmittel-Soffitte-Gluhbirne-38X309mm-100W-S19-matt-805lm-warm-dimmbar/142752241870?hash=item213cb258ce:g:OA4AAOSwVpla34MP :


Mat maken

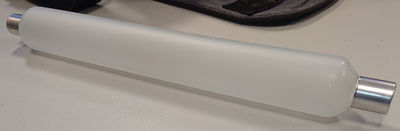

Helaas is het glas minder mat dan ik had gehoopt - met een gloeidraad is dat nog OK, maar als we het binnenwerk willen vervangen door LED kun je de LED tube veel te goed zien zitten. Door er laagje-voor-laagje voorzichtig een bus spuitlak ("Dupli-Color Milky glass effect", 150 ML) op leeg te spuiten krijgen we het gewenste resultaat:


LED

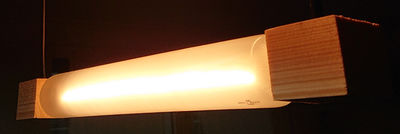

De gloeidraad ziet er chique uit, maar werkt niet voor de vertikale lamp zonder zo'n lelijke 'extra verticale draad'. Daarnaast: energielabel G, dus een lamp voor op koude dagen :D - je voelt de warmte ervanaf stralen. Tijd dus om het binnenwerk te vervangen door LEDs.

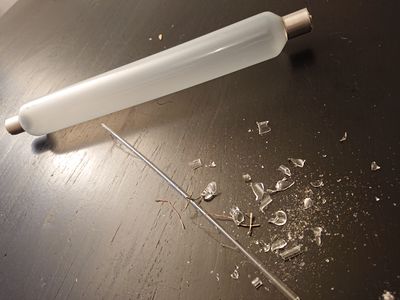

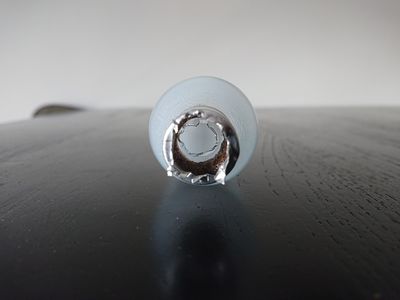

Met voorzichtig gepruts lukt het de lamp open te werken:

L42-S19-glas-leeg.jpg L42-S19-glas-gat.jpg

LED-tubes van 30cm voor in de koplampen van auto's zijn goed te vinden (bijv https://www.aliexpress.com/i/32898388820.html). Na met een hobbymes de 'achterkant' eraf gesneden te hebben zijn ze slank genoeg om door de opening in de buis te passen, en geven een re-de-lijk gelijkmatig diffuus licht:

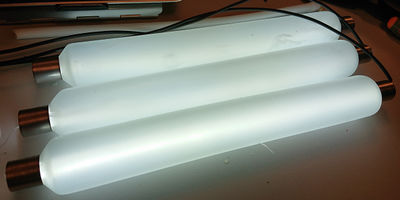

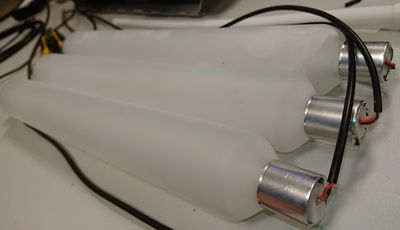

L42-matte-with-led.jpg L42-matte-with-led-on.jpg

Versie 1.0

Met een 12V-adapter op de plafondplaat gemonteerd en de aangepaste bulbs aangesloten:

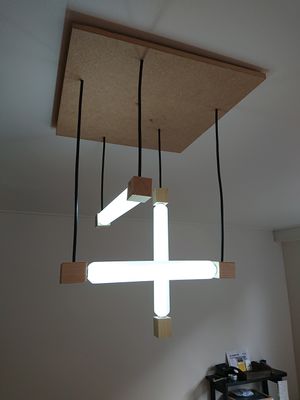

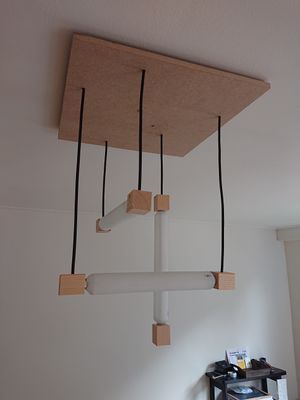

L42-lamp-02-uit.jpg L42-lamp-02-aan.jpg
