Project: Lichtkrant
Lichtkrant Picture.jpg

Lichtkrant

Naam Lichtkrant
Door Smokkelaar
Status Afgevoerd
Madskillz LED, Licht, Aansturing
Doel / Omschrijving

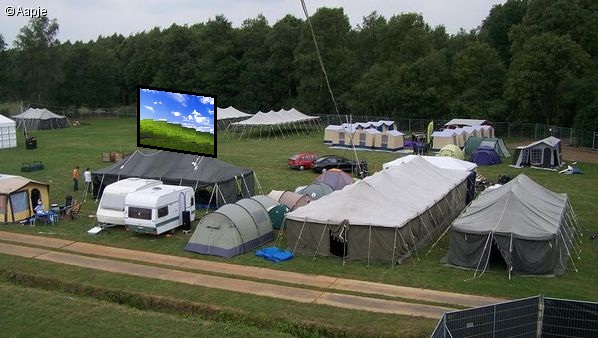

Het maken van een zeer grote lichtkrant van enkele meters breed, voor boven op mijn tent.
Alle Projecten - Project Toevoegen
File:Lichtkrant_Picture.jpg noez

Beschrijving

Er wordt een modulair ledbord gemaakt. De bedoeling is dat dit zo groot mogelijk wordt gemaakt. De oorspronkelijke afmetingen om te halen zijn: 2x8 meter. We zijn gaan kijken naar resoluties voor het scherm en op welke manier we alle ledjes PWM zullen kunnen aansturen. zo gaan wij modules maken van 50 bij 50 cm en door deze aan elkaar te klikken zal een beeldscherm zichtbaar worden op een module is een resolutie zichtbaar van 8x8 pixels. Dit alles wordt aangestuurd door een apart apparaatje die alles verwerkt voor het scherm en dit snel en juist kan aansturen. De modules zullen dus alleen een uitvoerende taak vervullen. De bedoeling is om de modules zo goedkoop mogelijk te maken zodat we er meer kunnen maken voor hetzelfde geld. De mastercontroller (dat apparaat dat alles gaat aansturen) mag wat prijziger zijn, er hoeft er toch maar 1 te zijn.

Projectleden

Aanpak

  • gaan met die banaan!
  • sponsoren aantrekken!
  • to do list afwerken!

To do

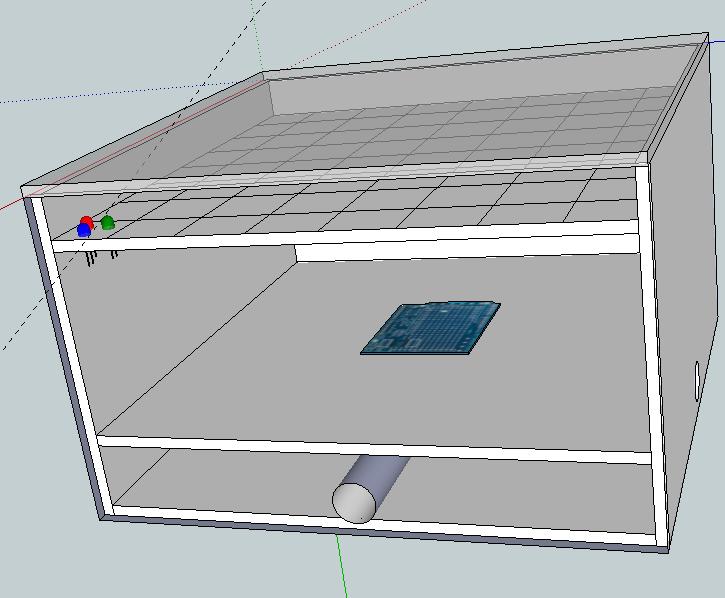

  • Module.jpg

Modules ontwerpen: een houten ontwerp dat is uit te printen mbv een lasersnijder.

  • <3>led voetjes: kleine voetjes die ik kan gebruiken om 3 leds te plaatsen op een houten plaat, tekening van het idee volgt nog.
  • aansturing: het idee ligt nu nog op 4 schuifregisters (74595) en een microcontroller (atmega/pic/cortex), betere ideeen zijn welkom: alleen als het goedkoper en sneller is.
  • stroom schema ontwerpen voor voldoende vermogen.
  • master controller ontwerpen. (met usb2.0 voor wat snelheid)

Voortgang

Ondertussen in het eerste kastje bijna klaar. aankomende dinsdag komt de update

Budget/sponsors

campzonecommunitie: Snipperschaap -> 250 euro. Hackerscommunitie: HXX -> 750 euro
