Project: ShallowServer

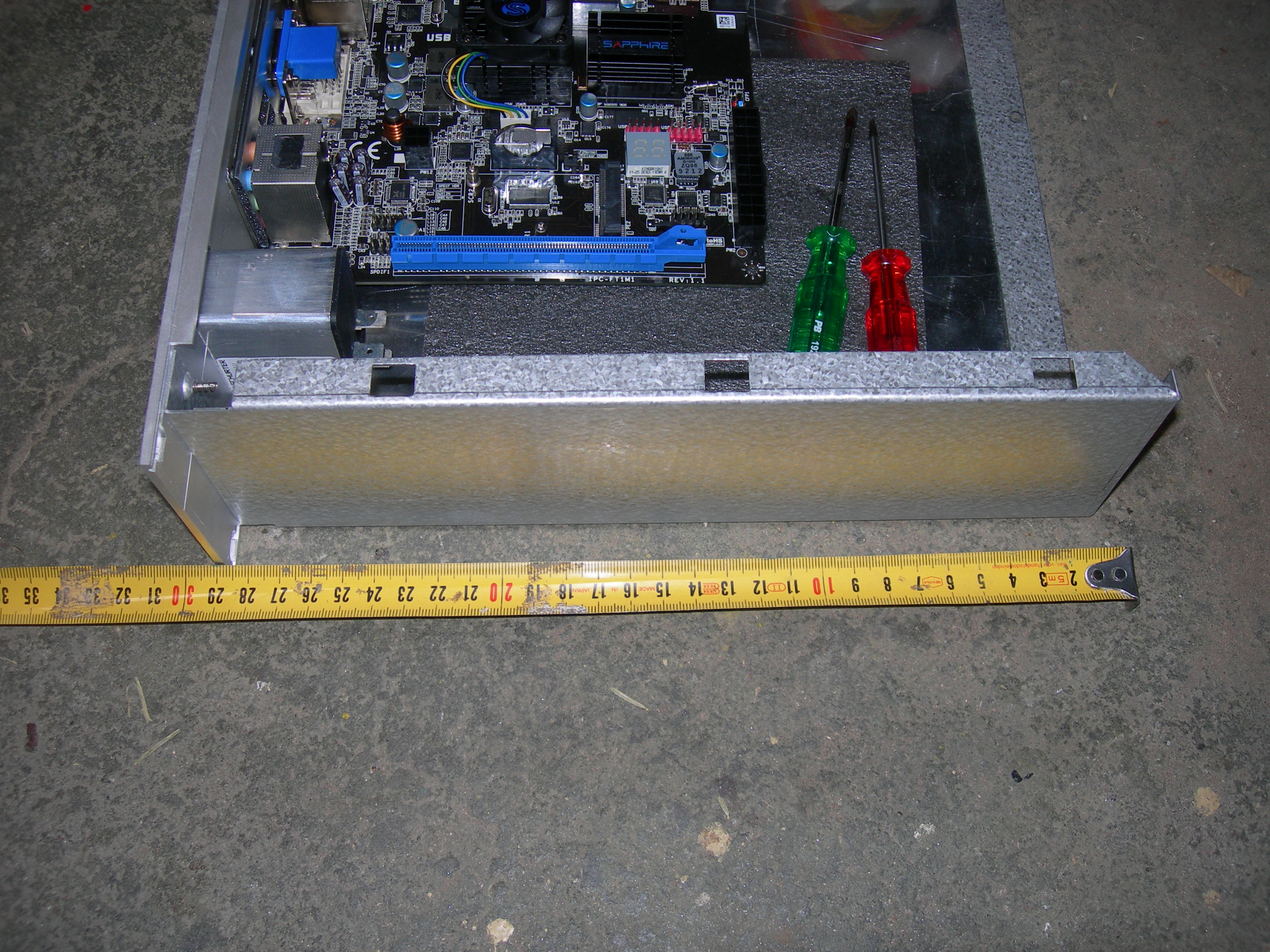

ShallowServer Picture.jpg

ShallowServer

Naam ShallowServer
Door Stoneshop
Status Afgerond
Madskillz Metaalbewerken, computertje bouwen
Doel / Omschrijving
Bouwen van ondiepe rackmount NAS server
Alle Projecten - Project Toevoegen
File:ShallowServer_Picture.jpg noez

Doel

Het bouwen van een NAS/DHCP/DNS/etc. server voor huisgebruik, welke in een wallmount netwerk patchkast past.

Probleem

Rackmount servers zijn zelden minder dan een halve meter diep; netwerk rackmount kastjes voor aan de muur zijn zelden meer dan 40cm diep (in dit geval netto 32cm). Hier heerst incompatibiliteit.

Shallow server rack.jpg

Rondkijkend op het web blijken er wel rackmount behuizingen te zijn die ongeveer 30cm diep zijn (zoals http://www.travla.com/product_d.php?id=0000000079), maar deze zijn
[x] schaars ("special order only"),
[x] duur ("UKP 349 excluding VAT and shipping", wtf?),
[x] slecht leverbaar ("please pay in advance, you may receive the case in 6-8 weeks") en
[x] bieden maar een deel van de gewenste features (2 hotswap disken is een beetje weinig voor serieuze opslag).

Ergo, een eigen oplossing is gewenst.

Uitvoering

  • Voor audioapparatuur zijn ondiepe 19" kasten wel tamelijk gangbaar, en ook leeg te koop voor zelfbouw. Hier is een Schroff Multipac 2HE 280T (20860-126) gebruikt.
  • Mini-ITX bordjes zijn 17x17 cm^2, en krachtig genoeg voor de gewenste toepassing. Laag stroomverbruik is ook een pre.
  • Sharkoon levertleverde een 4-drive hotswap bay voor 2.5" SATA drives (helaas uit productie). Icy Dock levert een soortgelijke unit.

Omdat toegang tot de achterkant van de behuizing uiterst beperkt is wordt het systeembordje met het IO-panel naar voren gemonteerd. Verder wordt in de frontplaat een uitsparing voor de drive bay en een netentree gemaakt; de FlexATX voeding ligt verder naar binnen, achter de drive bay. Alle onderdelen worden op een 3mm dikke aluminium bodemplaat bevestigd die op de bodem van de eigenlijke kast ligt. In de achterwand van de kast zitten twee 6cm temperatuurgeregelde fans.

De gaten voor de drive bay, I/O panel en netentree in de frontplaat en de fan openingen in de achterkant zijn watergesneden, en de gaten voor de power- en HDD-leds en de power-en reset-schakelaars geboord. De bodemplaat is geboord voor de bevestiging van het systeembord en de drive bay (M3 verzonken kop). De voeding is met dubbelzijdig tape op de bodemplaat geplakt. Deze is precies zo hoog als de kast zelf; ook zonder tape zou de voeding al klem zitten tussen bodemplaat en deksel.

De bodemplaat is in de kast klem gezet door een stukje hoekprofiel op de bodemplaat te bevestigen, wat door een corresponderend stukje hoekprofiel op de achterwand van de kast naar beneden en naar achteren gefixeerd wordt. Na verwijderen van de achterwand kan de bodemplaat uit de kast genomen worden.

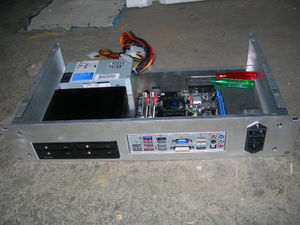

Shallow server front.jpg

In de drive bay is een 120GB SSDHDD (wegens stukke SDD)geplaatst voor /root, /var en /tmp, en drie 750GB HDD's met op elke disk een 4G swappartitie, en een raid-partitie voor /home (RAID5).

Het systeembord is een Sapphire IPC-E350M1 met 8GB memory, 5x SATA III interfaces en Gigabit ethernet.

OS is OpenSUSE Linux 11.4 12.1


V2.0

  • SuperMicro X10-SBA, Atom J1900, 8GB
  • Icy Dock MB996SP-6SB drive bay
  • 6x 1TB 7200rpm HD
    • 2x 32GB Raid1 /
    • 2x 32GB Raid1 /var
    • 2x 32GB Raid1 /tmp
    • 6x 4GB swap
    • 6x 960GB RaidZ /home (ZFS)
  • 2x Gbit Ethernet
  • U320 LVD SCSI (Adaptec 29320 low profile)
  • Debian 8.7.1 AMD64
