Computer: SYM-1
Rubriek Opslag
Fabrikant Synertec
200x200px
Model SYM-1
Naam SYM-1
Type Computer
Serial# 91061738
Systeem
Architectuur 6502
Systeembus/interface 8 bits KIM-1 compatible
OS
Netwerk
Hostname
IP Address
DECnet Address
MAC Address
Collectiegegevens
Eigenaar MacSimski
Status Werkt
Knowhow Gebruiker:MacSimski
Locatie Home
Label
Herkomst Gebruiker:MacSimski
Datum opname collectie
Bekijk alle hardware - Ga naar het Museum - Nieuw item

wat

Een Single Board Computer met een 6502 als processor. Van marktplaats gehaald samen met een AIM65. de set bestaat uit de computer met twee losse edge-connectorse en een ROM in U20: C51074 . Drie extra roms: twee in plastic doosje C51137 (02-0023-A) en C51138 (02-0024-A) en eentje in aluminium folie in casettedoosje.

boekjes:

  • RAE-1 Reference Manual
  • SYM-1 Reference Manual
  • Programming Manual
Sym1 books s.JPG

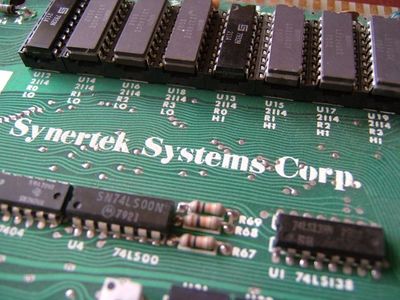

Het board is uitgebreid met 3k op de al aanwezige 1k

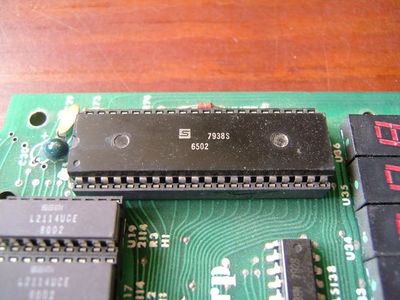

de CPU, productiedatum: week 38 1979

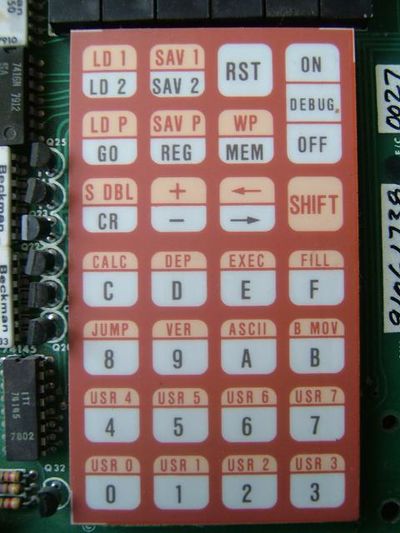

het fragiele keyboard

Boven het keyboard, net buiten beeld zitten de 6 7segmentdisplaymodules

De machine werkt, niet alleen met de onboard display en folietoetsen, maar nu ook via RS232 via een aangesoldeerde DB9 op 4800BAUD. na opstarten van de terminal emulator of het aansluiten van een echte seriele terminal, start je de sessie door het typen van de hoofdletter Q. de sym antwoord met een punt. na opstarten van de KYM-1 gaat alleen de power led branden. het scherm blijft donker totdat je op rst en daarna op CR hebt gedrukt. dan verschijnt SYM 1.1 in het scherm
