Project: The Camera
The Camera
Naam	The Camera
Door	MacSimski
Status	Uitvoer
Madskillz	fotografiekennis, machines en handgereedschap, geogebra, geduld 2.02, ruimtelijk inzicht
Doel / Omschrijving
het bouwen van een camera bij een lensje van 919mm (36")
Alle Projecten - Project Toevoegen

noez

Na een paar keer gespeeld te hebben met een gigantische 919mm f6.8 lens uit de jaren 50 van een K-38 Fairchild spionagecamera, borrelde het idee op om er een camera bij te bouwen. de balg was de bottleneck. al spelend met zwart stucloper (tetrapac materiaal) viel het kwartje. lichtdicht, waterdicht, makkelijk vouwbaar, stug en te lijmen met een strijkbout leek dit het ideale materiaal.

Een kleine test met wat restmateriaal gaf aan dat die wel eens een hele makkelijke balg kon worden, maar dat is alleen het mechanische aspect. het ontwerpen en tekenen leek me een veel grotere klus.

Geogebra

Geogebra bleek het minst onhandig om een parametrisch ontwerp in te maken. Op het ULF (ultra Large Format) cameraforum stond een link naar een document hoe een balg te tekenen, en die regels diende als basis om in geogebra een ontwerp te maken. Het resultaat staat Bestand:Bellows geogebra.zip Het ontwerp bevat in de rechteronderhoek een cirkel van 10cm doorsnede. Dit is om zeker te weten dat de maten kloppen bij verdere verwerking van het ontwerp. Om dit op de juiste schaal te printen moet het bestand geexporteerd worden naar EPS (behoud schaal) en geopend worden in Inkscape.

In Inkscape een cirkel maken van 10x10 cm en het papierformaat op A0 zetten. Controleer of de schaal klopt door de zojuist getekende cirkel over die van het ontwerp te plaatsen. In het geval van de balg voor deze camera waren de maten dermate groot, dat slechts een segment van de balg op een A0 vel past dat werd dus twee prints maken: een van de bovenkant/onderkant en eentje van een van de twee zijkanten. de balg voor deze camera wilde ik maken met de volgende maten:

• lengte uiteindelijke balg: ongeveer 80 cm
• gat lenskant: minimaal 30cm
• gat filmkant: maximaal haalbare breedte wat uit een strook stuckloper kan worden gehaald: 50cm.

Omdat de balg uit ribbels bestaat die in meest uitgerekte staat precies haaks zijn, kun je met de stelling van pythagoras uitrekenen hoe lang je de balg moet ontwerpen. Ik heb uiteindelijk voor 1,20mtr gekozen. Ook de ribhoogte moet niet te klein gekozen worden voor dit materiaal. Een experiment met een ribhoogte van 2,5cm mislukte. Die viel niet te buigen en in vorm te houden.

Dit Print je op een groot formaat printer zoals Vlekkie

Hieronder wat foto's van het bouwen.

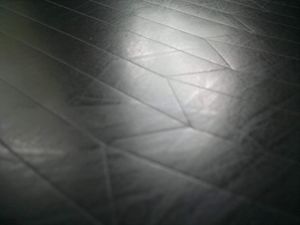

gerild vel

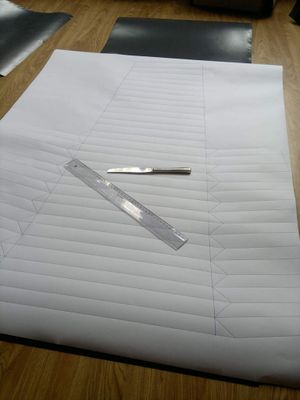

materiaal om te rillen: sjabloon, lineaal, bot mes

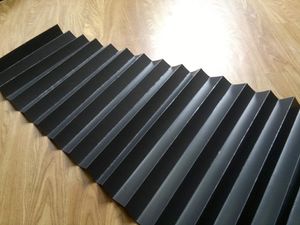

enkelzijdig voorgebogen

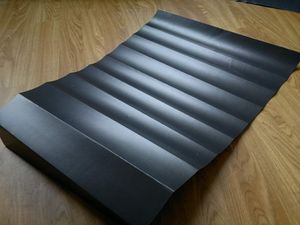

dubbelzijdig voorgebogen

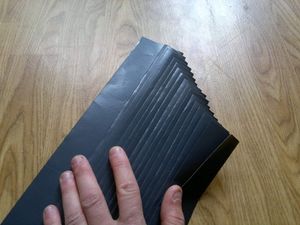

samengeperste zijkant

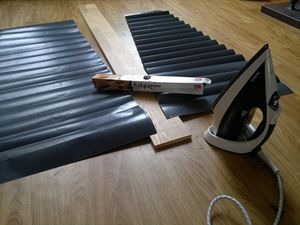

materiaal voor het lijmen: bakfolie, planken en strijkbout

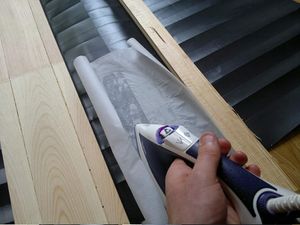

zo ziet het er uit tijdens het lijmen

eerste baan klaar. dit wordt de binnenkant.

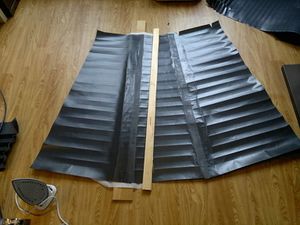

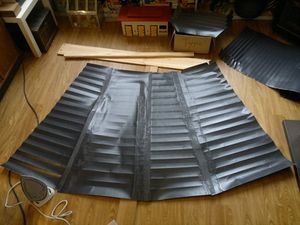

tweede baan klaar

derde baan klaar

tijdens het lijmen van de vierde baan

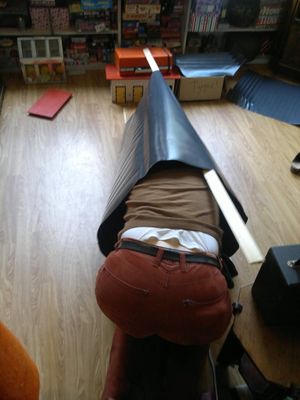

gelukkig wordt dit een grote balg

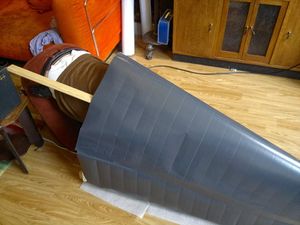

helaas wordt dit een grote balg

koker is klaar

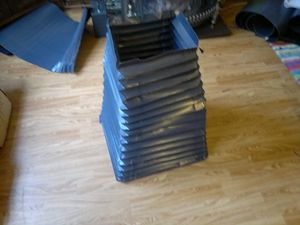

de eerste buigingen boven en beneden. de vorm komt er langzaam in

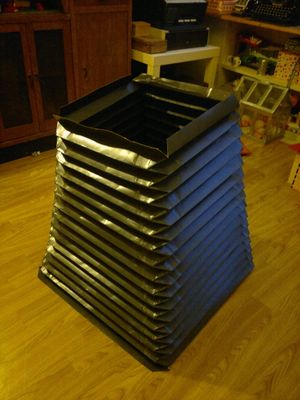

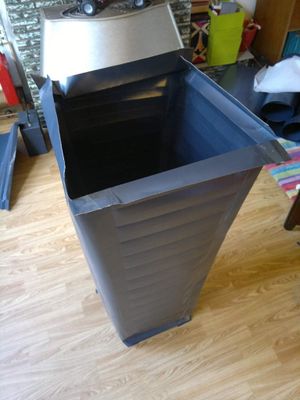

klaar na buigen.

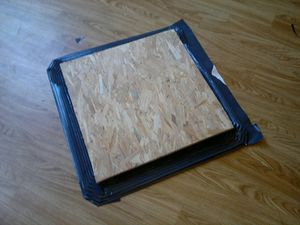

persen om de ribben strak te krijgen

klaar na zes uur werk
