Project: 3D Printing for Glorious Home Inprovement
Glorious 3d Printing For Better Home Inprovement Picture.jpg

3D Printing for Glorious Home Inprovement

Naam 3D Printing for Glorious Home Inprovement
Door MacSimski
Status Afgerond
Madskillz zagen, boren, kleien, 3d tekenen, meten, 3d printen, schroeven
Doel / Omschrijving
het repareren van schuifderen dmv geprinte opvulstukjes
Alle Projecten - Project Toevoegen
File:Glorious 3d Printing For Better Home Inprovement_Picture.jpg noez

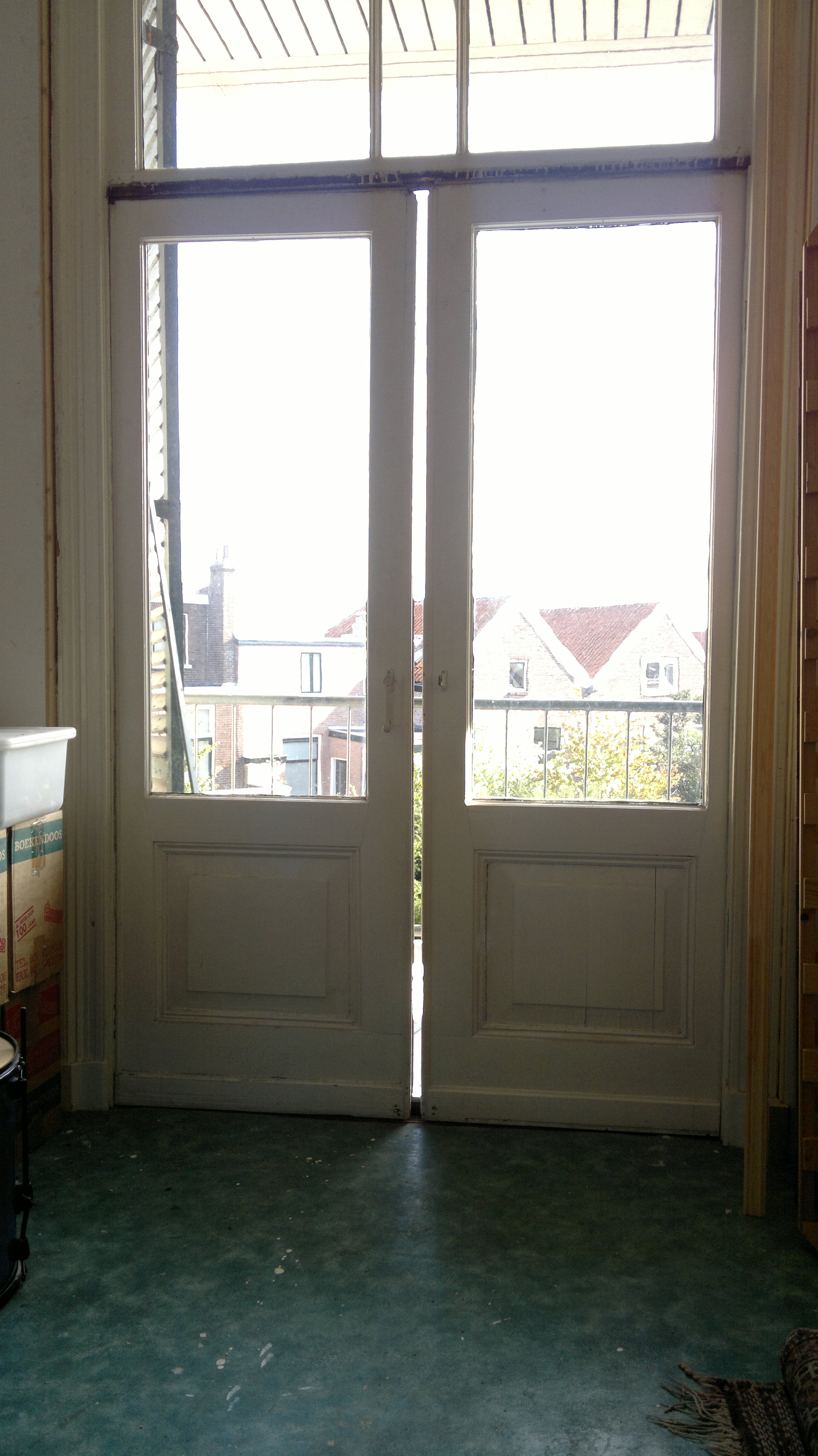

De schuifdeuren op de tussenverdieping van mijn huis uit 1907 wilde niet meer helemaal dicht doordat ze niet meer loodrecht op de rails stonden. Na inspectie bleek in beide deuren de voorste rollagers niet meer goed vast te zitten Doordat er wat hout afgebroken was. tja. wat nu. op die lege plek moeten wat schoeven de zaak bij elkaarhouden, dus hout zal daar weer splijten.

3d printen dus. om de maat goed te nemen is er eerst met klei de twee gaten opgevuld terwijl het rollager op de juiste plek werd vastgehouden. Na het stuk klei er voorzichtig uit gehaald te hebben is met een schuifmaat de maat genomen van de meest kritische punten: de ronding voor het lager, het bevestigingspunt van het lager, de positie van die plekken in het blok en de krapste buitenmaten van het blok.

In Openscad is vervolgens een model gemaakt van de blokjes en gerenderd tot stl bestand. Daarna is er in Slic3r een gcode bestand van gemaakt met wanddikte 3 en vulling 0.5. en na twee uurtjes op Tool:Igor lagen er twee fraaie blokjes klaar.

volgende week meer in: Glorious Home...


Oops, afgebroken...
Gapend gat

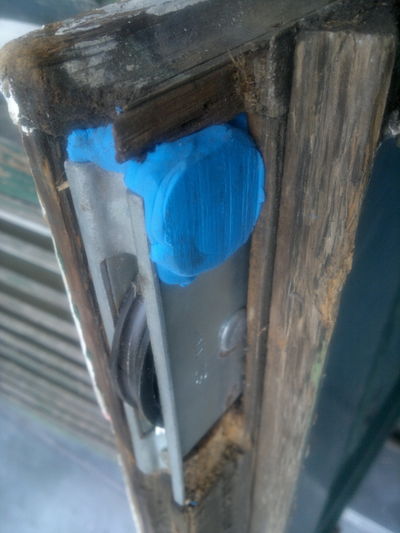

De klei zit op z'n plek. (foto van andere deur, maar hetzelfde verhaal)
Afdruk van het lager met bevestigingsgat (ook foto van andere deur, maar hetzelfde verhaal)

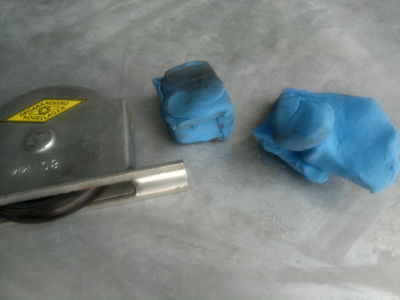

kleivorm naast lager
Rollager met geprint opvulblokje

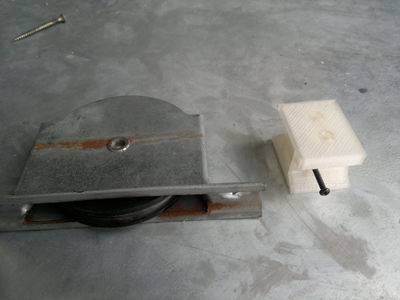

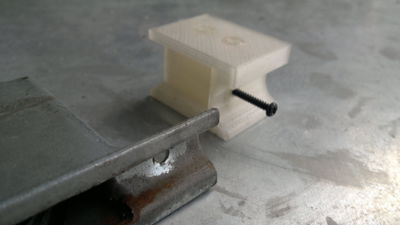

het blokje.

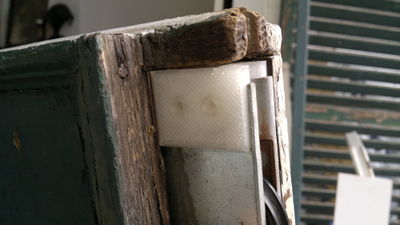

blokje op z'n plek (andere deur)

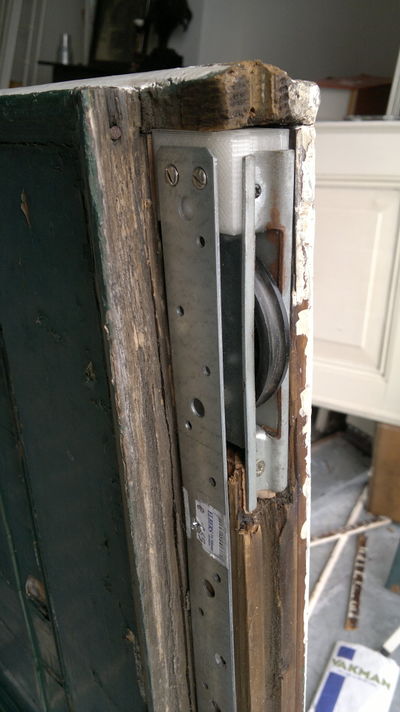

vastgezet met metaalstrip en patentbouten
