Project: AudioSwitch
AudioSwitch
Naam	AudioSwitch
Door	Raboof
Status	Uitvoer
Madskillz	{{{Skills}}}
Doel / Omschrijving
relais switchen wanneer geluid speelt
Alle Projecten - Project Toevoegen

noez

Ik heb een Chromecast aangesloten op een versterker via een HDMI-naar-RCA kastje.

Ik zou graag de versterker aan- en uitschakelen afhankelijk van of er muziek speelt.

Oplossingsrichtingen:

• Luisteren naar HDMI-CEC commando's, bijvoorbeeld 'Deck Control'. Onbekend of de Chromecast die uitzendt
• Inprikken op de chip in het HDMI-naar-RCA kastje: deze chip (met markering CM6616E MUYTW03V XAO601AD) lijkt een i2c bus te hebben, wellicht heeft die de nodige informatie.
• Naar het audio-signaal luisteren met Atmega328 en logica toevoegen om een relais te schakelen
• Een oplossing in electronica zonder controller, met een comparator.

Dank aan gmc gmc

Wie?: niet opgegeven

Projecten: nog geen

Madskills: geen opgegeven

Klik voor meer info... en SA007 SA007

Wie?: Deelnemer

Projecten: Makerspaces Contest, Optima Laser Engraver fix0ren, BatZapper, Sneller internet, Software defined radio

Madskills:

Klik voor meer info... voor de uitleg en aanmoediging een oplossing helemaal in electronica (zonder controller) te proberen, nml https://easyeda.com/guest/Audio_Detector_Switch-yYuM4mfxP te maken.

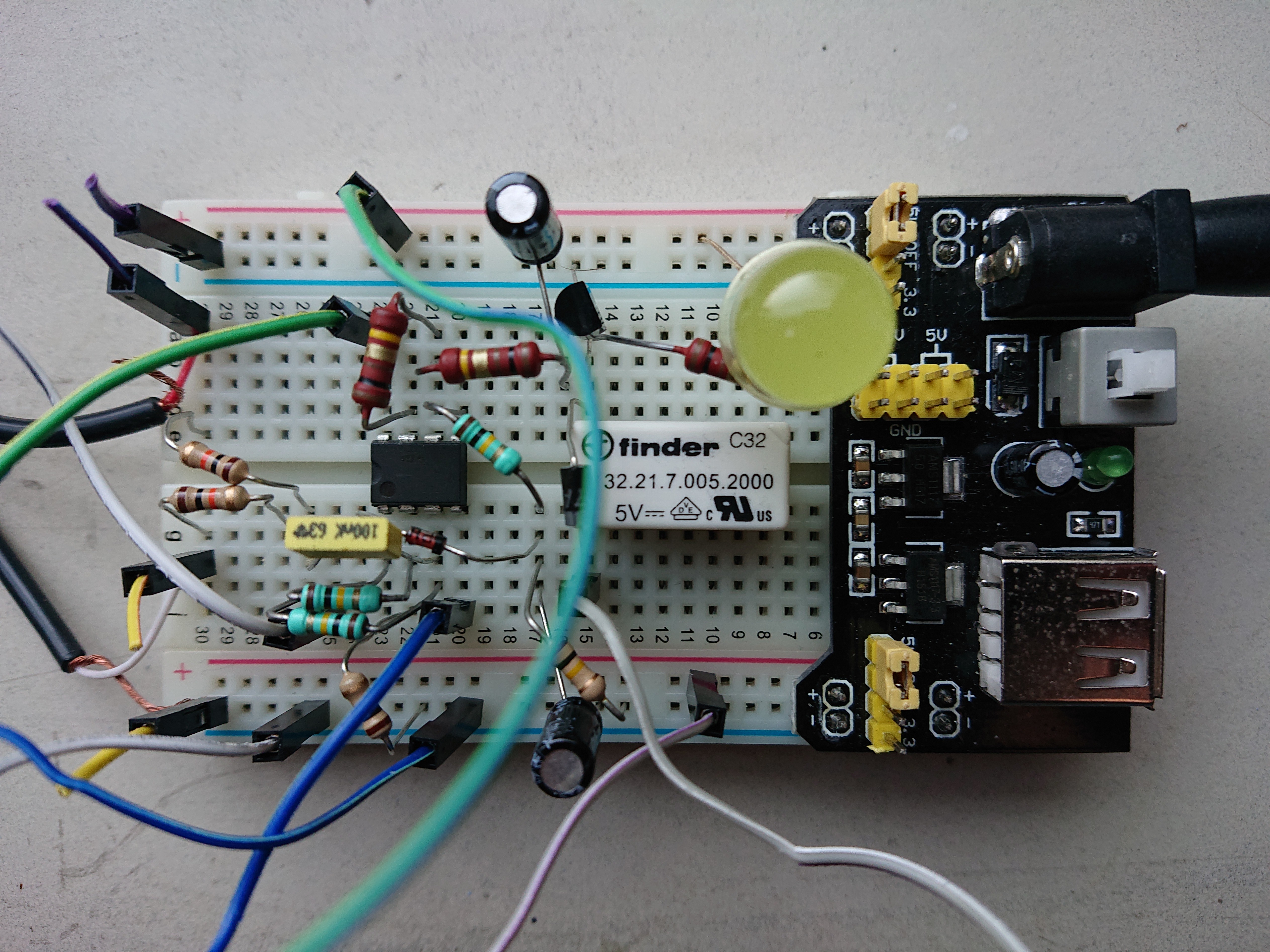

Breadboard

Met hulp van Stoneshop Stoneshop

Wie?: Bijdrager

Projecten: Makerspaces Contest, MuseumDatabase, Optima Laser Engraver fix0ren, BakelietPunkGSM, Butterfleee, Etherflipperinterface, Hack42Clock, ShallowServer, RomanRotate

Madskills:

Klik voor meer info... is het eerste prototype functioneel:

Trouw aan https://easyeda.com/guest/Audio_Detector_Switch-yYuM4mfxP, maar met een extra weerstand over C2 heen om hem sneller leeg te laten lopen (en dus het relais sneller weer terug te laten vallen).

Next steps

• Testen met de echte geluidsbron
• Op een matrix-bord solderen en in een behuizing zetten
• Misschien leuk om ook een SMD-versie te proberen te maken?
