| Doel / Omschrijving | |
| Moderne variant op de Rietveld L40-lamp | |
| Alle Projecten - Project Toevoegen | |
De "L40-lamp" of "drie-buizenlamp" is een ontwerp van Gerrit Rietveld uit 1922.
Volgens mij was Rietveld in die tijd beperkt door de toen beschikbare materialen. Tijd voor een update: de L42.
Rietveld gebruikte langwerpige gloeilampen met S19-fittingen, met dus aan allebei de kanten een aansluiting. Dat levert bij de 'vertikale' lamp een lelijke 'extra' draad op, die 'langs' de lamp zelf loopt:
Vanuit een andere hoek:
Model
Ik heb een geparameteriseerd model gemaakt in OpenSCAD: model rendering
WIP
Voor de eerste iteratie heb ik bestaande S19-LED-lampen te gebruikt. Bij de vertikale leb heb ik de bovenste fitting opengemaakt en daar de aansluiting voor zowel N als P doorheen te laten lopen. Besteld van https://greenice.com/nl/s14-led-linestra-buizen/4868-led-lamp-s19-310mm-6w-500lm-50-000h-8435402549888.html
Blokjes gemaakt met de kolomboor (bedankt Mentioneduserbutton:MacSimski):

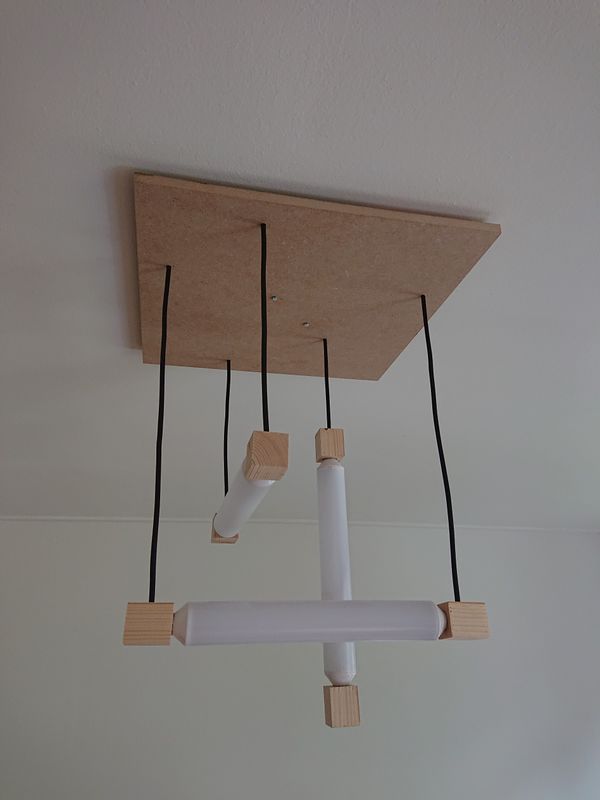

Versie 0.1
Next steps
- De buizen zijn erg plastic-achtig en niet gelijkmatig verlicht. Misschien zijn geschikte glazen buizen te vinden, of zelf te maken van bijv. https://www.kunststofshop.nl/acrylaat-plexiglas/buizen/satijn/g-20000035. Het zou mooi zijn wel de karakteristieke 'kegelvorm' te kunnen behouden. https://www.ebay.nl/itm/LAES-Leuchtmittel-Soffitte-Gluhbirne-38X309mm-100W-S19-matt-805lm-warm-dimmbar/142752241870?hash=item213cb258ce:g:OA4AAOSwVpla34MP gevonden en besteld.
- Er gaat nu 220v naar iedere buis. Voordeel daarvan is dat we voor de horizontale buizen geen aanpassingen hoeven doen. Aan de andere kant is het, aangezien we toch LED gebruiken, veiliger en eleganter alleen 220v op de bovenplaat te hebben, en laagstroom naar de lampen te laten gaan.
