Ik heb van 't werk een flinke stapel SSLD Controllers.
Deze zijn van een ex-pilot project maar de hardware is best leuk.
Origineel waren dit controllers voor straatverlichting, zie ook: https://github.com/OSGP/Protocol-Adapter-OSLP
Wat zijn het nu, nou leuke kastjes :)
o.a.:
- 4 50A bistabiele relais (print zegt max 16A, maar kan flink daarboven)
- ARM Cortex M3 processor (ST STM32F207 VCT6 processor, 100-pin lqfp)
- GPRS modem (Telit GL865-DUAL)
- P1 interface (voor slimme meters)
- RS485 interface
- Netwerkinterface (via ksz8081 10/100 phy)
- PCI-E slot voor 2e modem (origineel uitgerust met CDMA modem)
Mjah, tenzij je 'm als onderdelen wil gebruiken is software handig.
De originele software is onbruikbaar (want crypto met niet-vrijgegeven keys, want wellicht 'error modem mist', etc)
Programmeren kan met SL/Link, o.a. onderdeel van de STM32xDiscovery development kits.
Pinouts
Pinout van de chip is lastig, zover heb ik gevonden:
NOTE: Hiervan is nog niks getest, alleen doorgemeten.
STM32F207
Datasheet
JTAG poort
Pinout
1 2 = VCC PA13 (TMS)
3 4 = GND PA14 (TCK)
5 6 = GND PB3 (TDO)
7 8 = GND PA15 (TDI)
9 10 = GND NRST

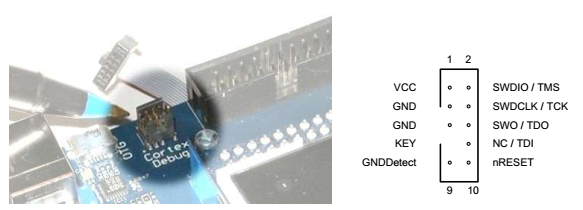

Met een beetje geluk ziet het er zo uit:
Datasheet
Debug poort
De debug poort naast de chip is gewoon een uart:
1 gnd, 2 pd2, 3 pc12 == uart 5
1 gnd, 2 rx, 3 tx
Relays
De relais werken met een 3-to-8 decoder, je zet een relais binair op ABC, en met enable stuur je een puls.
pe12 = enable
pe13 = a
pe14 = b
pe15 = c
Buttons
pd1 = button 1
pd3 = button 2
pd4 = button 3
pd10 = button 4
Leds
pe1 = led 1
pe9 = led 2
pe11 = led 3
pe10 = led 4
pe7/pe8 led zitten aan die i/o
GPRS zit aan STAT_LED gprs module
RSSI -> ?
CDMA -> ?
PKT -> ?
RS485
RS485 hangt aan UART6
pc7 = 485 rx
pc6 = 485 tx
pc8 = 485 re
pc10 = 485 de
GPRS
De GPRS module is een Telit GL865-DUAL.
Deze hangt met RX/TX en RTS aan UART3.
Mini-PCIE
Deze is nog niet af.
Maar hij hangt met pin 36,38 aan usb aan PA11/PA12 respectievelijk.
Dit is de usb otg interface.
4Mbit spi flash (Spansion S25FL204K)
| Pin | Function | GPIO | Beschrijving |
|---|---|---|---|
| 1 | CS# | PA15 | SPI1_NSS of SPI3_NSS |
| 2 | SO | PB4 | SPI1_MISO of SPI3_MISO |
| 3 | WP# | connected to VCC | |
| 4 | GND | Ground | |
| 5 | SI/IO0 | PB5 | SPI1_MOSI of SPI3_MOSI |
| 6 | SCK | PB3 | SPI1_SCK of SPI3_SCK |
| 7 | HOLD# | connected to VCC | |
| 8 | VCC | Power |
Pinout
Datasheet
RTC (Dallas DS1339)
Vbackup hangt aan .22F supercap
INT PE0
SCL PB6
SDA PB7
| Pin | Function | GPIO | Beschrijving |
|---|---|---|---|
| 1 | X1 | Clock crystal | |
| 2 | X2 | Clock crystal | |
| 3 | VBACKUP | Connected to 0.22F supercap | |
| 4 | GND | Ground | |
| 5 | SDA | PB7 | I2C1_SDA |
| 6 | SCL | PB6 | I2C1_SCL |
| 7 | SQW/INT | PE0 | GPIO_EXTI0 |
| 8 | VCC | Power |
Pinout
Datasheet
P1 poort
Volgens spec is deze gebouwd voor DSMR 2.2 en 4.
Hij is 2-richtingen.
Hij lijkt aan uart2 te hangen, maar nog niet zeker.
Zal dit aanvullen als ik meer weet, anderen mogen dit natuurlijk ook aanvullen.
